Bipolar NEMA 14 200 Adım 35x26 mm 7.4 V Step Motor - PL-1207
Bipolar NEMA 14 200 Adım 35x26 mm 7.4 V Step Motor - PL-1207
Bipolar NEMA 14 200 Adım 35x26 mm 7.4 V Step Motor - PL-1207
Bipolar NEMA 14 200 Adım 35x26 mm 7.4 V Step Motor - PL-1207
Bipolar NEMA 14 200 Adım 35x26 mm 7.4 V Step Motor - PL-1207

Bipolar NEMA 14 200 Adım 35x26 mm 7.4 V Step Motor - PL-1207 (MR10137)

0,00
Marka : Mekrobot
Fiyat : ₺130,40(KDV Dahil)

Kolay kullanımlı NEMA serisi bipolar step motorlar ile konum kontrolü uygulamalarınızı gerçekleştirebilir, motor devrini step motor sürücü kartlar ile ayarlayabilirsiniz.

Teknik Özellikler:

  • Çalışma Voltajı: 7.4V
  • Faz Başına Çektiği Akım: 280mA @7.4V
  • Faz Direnç Değeri: 26 Ohm
  • Faz Endüktans Değeri: 19.2 mH
  • Adım Açısı: 1.8°
  • Tur Başına Adım Sayısı: 200
  • Tutunma Torku: 0.65 kg-cm
  • Ölçüler: 35x35x26mm (NEMA 14)
  • Motor Mil Kalınlığı: 5mm
  • Kablo Uzunluğu: 25cm
  • Ağırlık: 130g



Ölçüleri:
Diyagram üzerindeki ölçüler mm cinsindendir. 'Length” ile gösterilen kısım 26mm. Motor mili 21mm, mil kalınlığı 5mm’dir.

bipolar nema 14 200 adım 35x26 mm 7.4 v step motor - pl-1207 boyutları

motoru, miline 5mm’lik hub bağlayarak uygulamalarınızda kolaylıkla kullanabilirsiniz

Motoru, miline 5mm’lik hub bağlayarak uygulamalarınızda kolaylıkla kullanabilirsiniz.

motor kablo renklerine göre bağlantı şekli; blk:siyah, grn:yeşil, red:kırmızı, blu: mavi

Motor kablo renklerine göre bağlantı şekli; BLK:Siyah, GRN:Yeşil, RED:Kırmızı, BLU: Mavi.

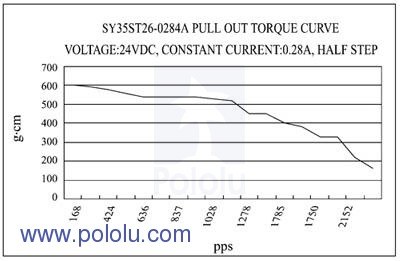

motor tork/pps (saniyede gönderilen puls sayısı) grafiği

Motor Tork/PPS (saniyede gönderilen puls sayısı) grafiği.

step motorun içten görünümü

Step motorun içten görünümü.

Step Motor Uygulamaları:

Konum kontrolünün önemli olduğu bir çok uygulamada step motorlar kullanılmaktadır.

  • Yazıcılar
  • CNC makinaları
  • 3D printerlar & prototipleme makinaları
  • Lazer kesiciler
  • Tutma ve yerleştirme makinaları
  • Lineer aktüatörler
  • Hard diskler
